dPIPE 5.27

В сборке dPIPE 5.27 от 15.11.2021 обнаружена ошибка, приводящая к некорректному вычислению напряжений при расчете «стандартных тройников» по Нормам ПНАЭ и РД, для которых в явном виде не задавалось значение для прибавок на коррозию (параметры CR и CB). Исправления включены в новую сборку программы от 18.11.2021

dPIPE 5.27

1. В файле с распечаткой исходных данных исправлена печать допускаемых нагрузок на опоры для таблиц «OTT_0157-2013»

2. Исправлена ошибка чтения данных из таблицы CUSTOM (файл “sup_lds.mdb” с базой данных по допускаемым нагрузкам на опоры)

3. Исправлена обработка задания тройников в «крестовине»

4. Исправлено отображение таблицы «геометрия» при отображении/ добавлении/ удалении строчек, содержащих комментарии

5. Для элемента «отвод» при вводе исходных данных исправлена проверка условия минимальной толщины стенки по сравнению с толщиной стенки реферативного сечения (строгое неравенство исправлено на нестрогое: SMIN ≤ S реф. сеч.)

6. Исправлен вывод в файл временных зависимостей с напряжениями в тройнике (параметр TH_OUT): при отсутствии вывода других временных зависимостей файл не записывался или выдавалась ошибка.

7. Исправлен вывод ускорений на корпус и привод арматуры (оценка по ОТТ): при наличии нескольких динамических расчетных случаев ускорения для арматуры выводились для последнего DLC. Сейчас выводятся максимальные значения из всех DLC, определенных в расчете.

8. Для выбранных участков расчетной модели доработана операция «оптимизации» по слиянию ветвей.

9. Для расчета высокотемпературных трубопроводов по Нормам ПНАЭ (CODE = ‘PNAE_T’) заблокировано выполнение расчета накопленного усталостного повреждения по команде FATG за исключением расчетов с опцией «Упрощенный расчет» (FATG_SAF = ‘YES’)

10. Усовершенствована опция «Удалять неиспользуемые данные», доступная при выполнении команды «Сервис/Оптимизировать модель»

11. При выводе результатов расчетов для заклиненных пружин добавлена проверка типа расчетного случая (в случае расчетов типа TEST и ТEST_B для заклиненных пружин не проверяются соотношения между рабочими нагрузками и допускаемым максимальными/минимальными нагрузками)

12. В поле «Сечение» команды «FROM» добавлена возможность выбора сечения для балочных элементов (работает при начале ввода новой ветки)

13. Введен контроль числа записей в «базе данных» по нагрузкам на патрубки арматуры (файл “vlv_ott.dbs”). Максимально-допустимое число записей увеличено до 5957.

14. Для напряжений от действия случайных нагрузок добавлено правило «RVRS», определяющее динамические сейсмические нагрузки как реверсивные. Правило применимо для расчетов по Нормам ASME (издания после 2010 г.) и EN (издание 2020 г.).

15. Добавлена возможность чтения команды CTRL из файла «solv.dbs». При этом, явно описанные параметры из базы данных заменяют существующие и добавляют отсутствующие параметры в команду CTRL в файле *.dp5

16. Исправлено аварийное завершение программы при вводе коэффициента сварного шва в таблице «Сечения»

17. Исправлена печать предупреждений (знак “!”) в перегруженных клапанах, отображаемых в PIPE3DV по команде «Параметры элемента»

18. Исправлена запись базы данных с сечениями труб (файл pipe.dbs): нормы РД, стандарт «ОСТ 108.320.102-78»: ссылка на реферативное сечение для колена штампованного под трубу ‘CS530x65’ изменена с ‘CS490x90E’ на ‘CS570x95E’

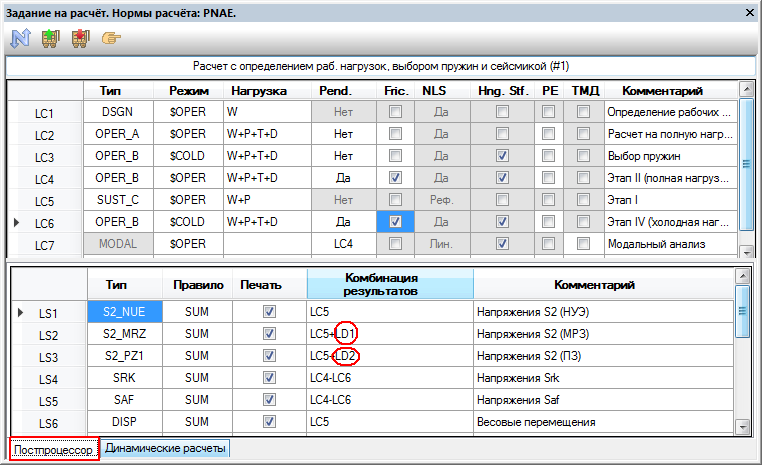

19. В задании на постпроцессорную обработку результатов для совместного расчета высоко и низкотемпературных трубопроводов по Нормам РД (файл SOLV.DBS) исправлена запись для вычисления напряжений по третьему этапу (S_III).

20. При расчете по Нормам «ASME NB»/«ASME NC» в редакции 2010 года и позже добавлена возможность отдельной проверки уравнений для сейсмического смещения опор: в команде POST для напряжений RES = ‘EQ9_С’, RES = ‘EQ9_D’ добавлено правило RULE = ‘SAM’

21. В результирующей таблице с расчетом накопленных повреждений (секция «СВОДНЫЕ ТАБЛИЦЫ ПО РЕЗУЛЬТАТАМ РАСЧЕТА», файл *.res) восстановлена печать максимальных напряжений для отводов по уравнению (12) при расчете по Нормам ASME NB.

22. Исправлена работа вкладки "Дополнительно" таблицы "Режимы работы" (ввод данных для расчета напряжений от градиента температур), нормы ПНАЭ и ASME NB

23. Исправлен ввод комментариев в таблице с однокомпонентными опорами, приводивший к аварийному завершению программы.

24. Реализован расчет постулированных мест разрывов высокоэнергетических трубопроводов при расчете по нормам 'EN'.

25. Реализован расчет прочности трубопроводов в соответствии с нормами EN 13480 "Metallic Industrial Piping", редакции 2020 года, документ EN_13480_20_dPIPE.pdf выложен в разделе «dPIPE Документация»

26. Для расчета мест постулированных разрывов в.э. трубопроводов добавлена опция расчета по документам ANSI/ANS и SRP Section BTP 3-4, NUREG-0800, см. параметр DOC в команде POST_HELB

27. В распечатку результатов расчета со сводными таблицами (файл *.sup) добавлена таблица с определенными местами постулированных разрывов в.э. трубопроводов

CVSPEC-TH:

1. Команда «Взаимное перемножение спектров» переименована в «Модифицировать спектр» с возможностью умножения/деления выбранного спектра на реферативную кривую

2. Для команды «Замена в именах» реализована опцию «применять только к выделенным записям»

3. Модифицирован блок расчета спектров ответа: уточнения коснулись диапазона высоких частот и значений высокого демпфирования

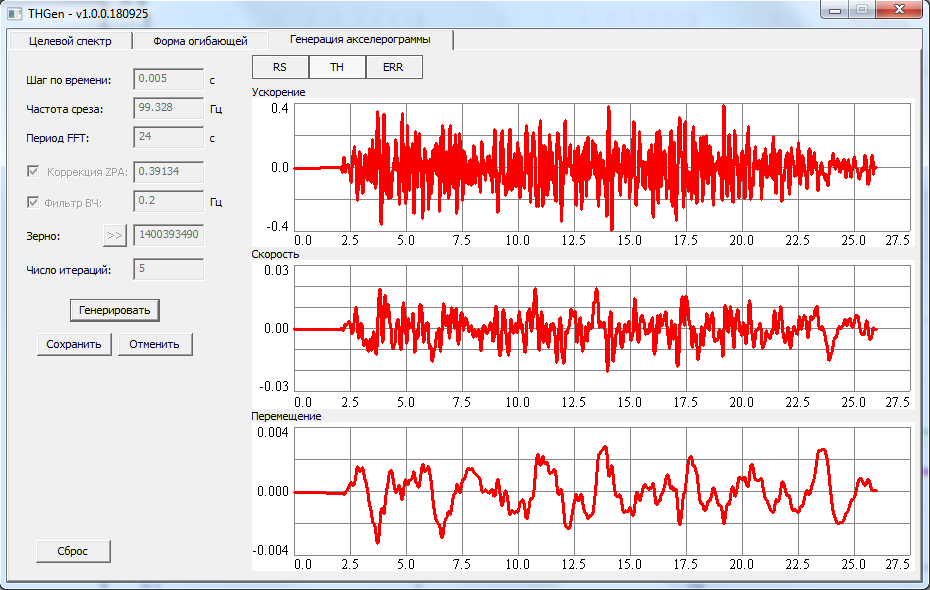

4. Добавлена функциональность построения спектров ответа из акселерограмм при задании демпфирования, зависящего от частоты в соответствии с RG 1.61

PIPE3DV:

1. Исправлено отображение разворота локальных осей балок на угол, на который развернуто сечение.

2. Исправлено отображение в DXF меток узлов расчетной модели, секторных колен и жестких стержней

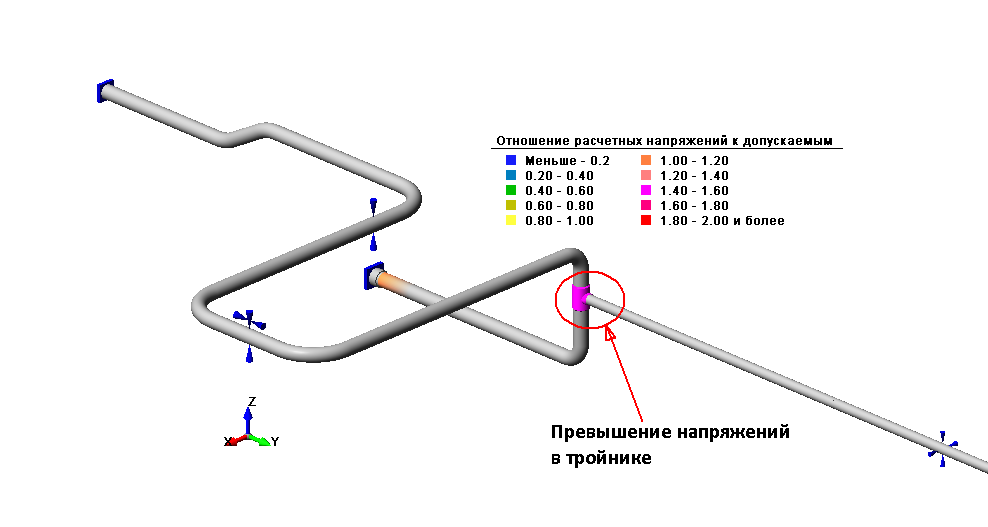

3. Исправлена раскраска прилегающих к опорам элементов по сейсмическим группам опор

4. Исправлен алгоритм отрисовки локальной системы координат на наклонном участке, расположенном под углом к горизонтальной плоскости

dPIPE 5.27

1. Добавлена инициализационная команда для определения сейсмической категории участка трубопровода. В интерфейсе таблицы DDE команда становится доступной при последовательном двойном щелчке на колонке с нагрузочной группой. Другой способ назначения сейсмической категории – выделение участка трубопровода «кисточкой», а затем доступ через контекстное меню «изменить –> сейсмическую категорию». Введение сейсмической категории участка трубопровода позволяет в одном расчете оценивать сейсмостойкость трубопроводов, в расчетных моделях которых есть трубы как первой, так и второй сейсмической категории. При этом при расчете помеченные участки будут оцениваться по соответствующим допускаемым напряжениям. В этом случае, в задание на расчет (нормы ПНАЭ) нужно включить все или любое из требуемых сочетаний: S2_MRZ, S2_PZ1 и S2_PZ2. Также сейсмические категории участков трубопровода используются при оценке нагрузок на опоры, см. п. 26 ниже.

2. Исправлена обработка ошибки для случая аварийного завершения задачи из-за превышения рабочей нагрузки на пружину при выполнении динамических расчетов

3. Исправлено вычисление напряжений, аналогичных уравнению (11), где в качестве параметра входит напряжение от реферативного расчетного случая c правилом «MAX» (EQ11, SGM4, SGM5)

4. Проведен редизайн таблиц с исходными данными, во все таблицы добавлена колонка с комментарием

5. Исправлена ошибка, возникавшая при оценке нагрузок на патрубки арматуры по НП-068, для случая выполнения расчета методом динамического анализа с использованием инженерной методики для труб малого диаметра

6. Исправлено холостое срабатывание модуля расчета частот и форм колебаний при наличии в задании на расчет расчетного случая (LC) c типом ‘MODAL’ в середине пакета

7. С комбинацией клавиш "CTRL-F4" ассоциировано закрытие текущего окна

8. Откорректирована процедура вычисления напряжений S2 в рамках инженерной методики для труб малого диаметра при применении метода динамического анализа

9. Восстановлена функциональность задания элемента "3-ходовой клапан"

10. В листинге исходных данных уточнен вывод "ПАРАМЕТРОВ ДЛЯ ВЫПОЛНЕНИЯ ДИНАМИЧЕСКОГО АНАЛИЗА" - они печатаются в соответствии с данными, определенными в первом DLC

11. Исправлен вывод коэффициентов интенсификации напряжений для моделей, содержащих трубопроводы 1-го и 2-го класса, при расчете по ASME_NB/NC

12. Исправлено определение моментов сопротивления ZB & ZR для стандартных тройников при расчете на усталостную прочность (ASME NB)

13. Исправлена печать величин SRK и KE при выводе напряжений SAFk для труб малого диаметра (примечание появляется, если SAF > [SAF])

14. При проверке исходных данных, содержащих элементы «труба в трубе», ошибка об изоляции внутренней трубы изменена на предупреждение

15. При задании характеристик стандартных тройников введена проверка наличия высоты штуцера при переопределении его диаметра и толщины стенки

16. В диалогах для перехода и сварного шва уточнены параметры для ввода коэффициентов интенсификации напряжений (нормы EN и ASME B31.1)

17. Для Норм отличных от ASME NB и PNAE заблокирован расчет на усталостную прочность (команда FATG)

18. Функционал калькулятора вставлен в поле для координат узла ("якорь", свойства узла)

19. Исправлена непреднамеренная конвертация относительных путей к БД в абсолютные

20. Пункт контекстного меню «Удалить строки» таблицы «Геометрия» перенесен выше, под пункт «вставить строку». При удалении строки добавлено подтверждение

21. Исправлена работа экспорта сечений труб в базы данных

22. Внесены правки для набора динамических расчетов (МДА) с учетом и без учета сейсмического смещения опор

23. Введена более строгая проверка для свойств материала для заданного ресурса (нормы РД, EN)

24. В таблицу «Задания на расчет» вставлено контекстное меню для добавления/удаления строк

25. В ИД добавлена проверка наличия оцифровки спектров ответа

26. В файл с допускаемыми нагрузками на опоры трубопроводов SUP_LDS.MDB добавлены таблицы «LISEGA2010RSENR2» и «TITAN-2_R1_7», содержащие данные из следующих каталогов:

 «Каталог стандартных элементов опорных конструкций для трубопроводов сортамента, соответствующего ISO 4200:1991», редакции 1.7 фирмы АО «Концерн ТИТАН-2»

 “Standard Supports 2010 RS EN. Addendum to LISEGA catalogue “Standard Supports 2010" in reference to Russian standard pipe dimensions for nuclear application, Rev. 2” компании LISEGA

В связи с добавлением данных для допускаемых нагрузок на опоры трубопровода из каталогов ТИТАН-2 и LISEGA RS EN изменена структура файла SUP_LDS.MDB и работа команд SUP_LOADS. Появилась возможность задавать номинальную допускаемую нагрузку и таблицы с корректирующими коэффициентами, применяемыми в зависимости от сейсмической категории трубопровода и рабочей температуры. Подробное описание приведено в справке к программе (см. Приложение XII)

27. В файл c характеристиками пружин для подвесок и упругих опор «SH.DBS» добавлены таблицы «T2» с ходом 50, 100 и 200 мм грузоподъемностью до 100 кН, «T2_XL» - с ходом 50, 100 и 200 мм и грузоподъемностью от 160 до 100 кН, а также «T2_RU» для пружин с ходом 70 и 140 мм грузоподъемностью до 58.45 кН. Указанные данные взяты из упомянутого выше каталога ТИТАН-2.

28. Исправлено некорректное определение компонент смещения опор и направлений однокомпонентных опор (типы STX и STY) после выполнения операции «поворот вокруг оси Z».

29. Реализована возможность выбора пружины с заданным исполнением. В этом случае идентификатор пружины в файле *.dp5 записывается в виде id = ‘0/0/25’ (в этом примере 25 – тип исполнения пружины из соответствующего каталога).

30. База данных с материалами MAT.DBS: для сталей с обозначением $12X1MF и $15X1M1F* (нормы РД) в явном виде добавлено указание на расчетный ресурс 100 тыс. часов, до этого при использовании этих материалов ресурс по умолчанию принимался равным 200 тыс. часов

31. Заблокирована печать напряжений в элементе, моделирующем часть штуцера от точки пересечения осевых линий трубы до образующей корпуса и штуцера, при соотношении ср. диаметров штуцера и корпуса < 0.5

32. В PIPE3DV реализовано опционное отображение напряжений во внешней «прозрачной» трубе:

33. В PIPE3DV добавлена возможность просмотра результатов расчета по оценке нагрузок на патрубки трубопроводной арматуры

см. видео

СКАЧАТЬ

0.7mb

34. В PIPE3DV через добавлена возможность просмотра результатов оценки несущей способности трубопроводных опор по сравнению с допускаемыми нагрузками, задаваемыми в БД SUP_LDS.MDB (контекстное меню, пункт «информация об узле»). При невыполнении условия прочности опора мигает, а в правом углу окна отображается красный восклицательный знак.

35. В PIPE3DV исправлен экспорт геометрии расчетной модели из PIPE3DV в DXF файл: добавлены элементы “жесткие стержни”, исправлено отображение секторных колен и имен узлов расчетной модели

36. PIPE3DV: для направляющих и скользящих опор в "информацию об узле" добавлены их тип (STG/STG-, STZ, STZ-) и величина использовавшегося при расчете коэффициент трения, для пружинных опор - коэффициент трения.

CVSPEC-TH:

1. Добавлена операция по установке контрастных цветов отображаемых записей

см. видео

СКАЧАТЬ

0.5mb

2. Добавлена операция по умножению спектра на реферативную кривую

см. видео

СКАЧАТЬ

2.2mb

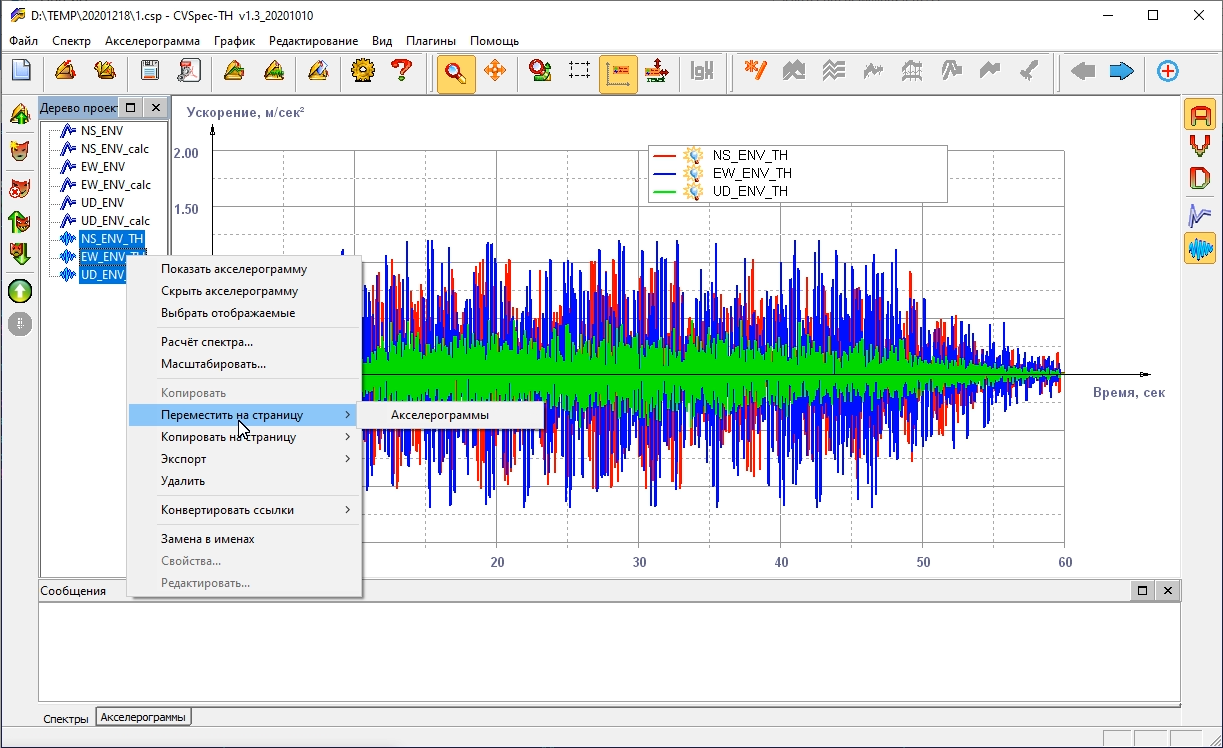

3. Добавлена функциональность переноса записей из "Папки" в корень дерева проекта

см. видео

СКАЧАТЬ

2.3mb

4. Исправлен алгоритм масштабирования осей координат при установке фиксированных значений. Добавлена поддержка настройки цвета в форму График->Шрифт

см. видео

СКАЧАТЬ

1.2mb

dPIPE 5.27

1. Колонка с номерами узлов таблицы DDE «заморожена» и не исчезает при изменении размеров окна

2. Исправлена ошибка в постпроцессоре для уравнения 9, класс 2 (CODE = ‘ASME_NC’), возникавшая при наличии одной реферативной динамической нагрузки

3. В меню Файл/Свойства добавлена функциональность копирования пути файла в буфер обмена и открытия папки, в которой расположена модель трубопровода

4. Добавлен контроль длины имени обозначений для элементов и опор расчетной модели

5. Ограничена вставка стандартного тройника в узел, где стыкуются элементы, отличные от прямых труб

6. Исправлена печать ускорений узлов расчетной модели при расчете с единственной формой колебаний

7. В диалог для архивации проекта добавлен флажок для отправки архива по почте

8. Исправлена печать максимального повреждения (UF) для комбинации нагрузок, внесшей максимальный вклад в накопленную повреждаемость

9. Исправлено отображение единиц, в которых выводятся спектры ответа/акселерограммы при передаче данных между dPIPE и CVSpec-TH

10. Изменена работа с таблицами форматов распечаток, добавлена проверка наличия этих таблиц в прототипах (файлы pre_fmt.dbs, pst_fmt.dbs)

11. исправлен материал у кованых и штампованных тройников по ОСТ 24.125.13, 24.125.14, 24.125.15, 24.125.16, 24.125.17, 24.125.18 + исправлен предел длительной прочности для 08H18N10T для 600С (62.2 вместо 62.5) для PNAE_T (файлы pipe.dbs и mat.dbs)

12. Добавлена проверка условия PMAX > PMIN для упругих опор/подвесок

13. В команду CTRL добавлен параметр, определяющий допустимую величину невязки (MIS_MAX), при превышении которой программа выдает предупреждение. По умолчанию MIS_MAX равен минимальной длине элемента (EL_LEN)

14. В пункт меню «Сервис» добавлена команда «Сброс рабочего пространства», позволяющая вернуть к значениям по умолчанию настраиваемые команды интерфейса (расположение окон, быстрые клавиши и т.д.)

15. Расширен функционал и упрощен интерфейс команды поиска: поиск происходит по всему тексту файла *.dp5 с автоматическим позиционированием найденного фрагмента в фокус окна.

16. Исправлена обработка параметра «ANGLE» (угол конусной части перехода) для команды переход ("редуцер"). Изменения актуальны для Норм ASME и EN

17. Для элемента «секторное колено» (MITER) изменена проверка соотношений между радиусом, числом секторов и полным углом элемента. Исправлена конвертация данных из старых форматов.

18. Изменен размер и расположение полей диалога "клапан со смещением": на некоторых ноутбуках диалог не помещался во весь экран и кнопки были недоступны

19. Для элемента "клапан со смещением" добавлена проверка длины имени узла для поля «опора под корпусом»

20. Введена дополнительная проверка наличия обязательного параметра RX для стандартных тройников типа «WLT» и «EXT». Изменение актуально для выполнения расчетов по нормам CODE = “RD” c опцией TEE_RD = ‘CKTI’ (расчет тройников по методике ЦКТИ)

21. Для идентификации несвязанных ветвей расчетных моделей в модуль DPC (компилятор ИД) добавлен опционный ключ “NOPOS”, позволяющий игнорировать привязку координат расчетных узлов («якорьки», команда POS). В некоторых случаях эта опция позволяет найти незакрепленные участки расчетной модели, из-за которых при расчете возникает ошибка «Error: non-positive definite matrix» (не положительно определенная матрица жёсткости). Синтаксис команды (запуск из командной строки): dpc.exe <имя модели>.dp5 /NOPOS

22. В команду для поперечных сварных швов добавлено поле для ввода идентификации сварного шва. Введенная информация появляется как в распечатке исходных данных, так и при просмотре расчетной модели в PIPE3DV

23. В файл ‘PIPE.DBS’ (БД для деталей трубопровода) внесены изменения для ряда стандартных тройников с вытянутой горловиной (ОСТ 108.104.07-82, исполнения 05, 06, 09, 13, 18, 23, 27): тип ‘EXT’ изменен на ‘UFT’. Изменение релевантно для расчетов, выполняемых по нормам CODE = ‘RD’ с опцией TEE_RD = 'CKTI'. Причина изменения: несоблюдение области применимости формул для параметра RX (радиус горловины). См. Приложение XIII файла – справки.

24. В интерфейс программы добавлена сводная таблица для динамических сил: меню «доп. данные/дин. силы”

25. Для «стандартных» тройников добавлена проверка геометрических размеров (длины корпуса и/или высоты штуцера) при задании их веса как отдельного параметра.

26. для расчета типа "OPER_R" восстановлена возможность в наборе нагрузок задавать сосредоточенные силы

27. Исправлена проблема зависания программы при работе через удаленный доступ при обрыве соединения

28. Реализован текстовый поиск по шаблону, модифицированы функции поиска по тексту и поиска в графическом окне, добавлены соответствующие иконки

см. видео

СКАЧАТЬ

4.1mb

29. Исправлена ошибка, возникавшая при оценке нагрузок на патрубки арматуры по НП-068 для случаев задания нескольких динамических расчетов, выполняемых методом динамического анализа, с последующим определением максимума между ними.

30. Введена корректировка коэффициентов интенсификации напряжений B2 при соотношении Do/T > 50 в соответствии с Нормами ASME NB/NC 2010.

CVSPEC-TH:

1. Внесены изменения в интерфейс программы (реорганизованы пункты меню и их названия)

2. Упорядочена работа с системой единиц: предполагается, что все записи в проекте (спектры и временные зависимости для ускорений, скоростей и перемещений) хранятся мм/сек2, мм/сек и мм соответственно. В этих же единицах производится экспорт данных во внешние файлы или в буфер обмена. Для отображения графиков в других единицах в программе предусмотрен соответствующий интерфейс (меню «График/Система единиц»).

3. Модернизирована работа с построением медианного спектра. Добавлена возможность расчета с учетом числа стандартных отклонений, задаваемых пользователем (+/- N*SIGMA)

см. видео

СКАЧАТЬ

0.5mb

4. Добавлен функционал расчета частоты отсечки для выбранного Пользователем спектра (полезно для определения параметра FMAX в dPIPE)

см. видео

СКАЧАТЬ

1.8mb

5. Добавлена процедура расширения пиков спектров ответа на заданную величину вправо и влево от пика (Эта опция может быть востребована при расчете конструкций с учетом вариации грунтов)

см. видео

СКАЧАТЬ

2.3mb

6. Отменено автоматическое сохранение файлов *.SM, создающихся при просмотре спектров/акселерограмм из соответствующего меню в dPIPE.

7. Улучшено отображение и масштабирование линий сетки на графиках

8. На панель инструментов добавлены кнопки для создания и навигации между страницами проекта

см. видео

СКАЧАТЬ

1.7mb

9. Улучшен алгоритм разметки осей

10. Улучшена навигация по дереву проекта (положение курсора запоминается при переключении между страницами)

G-FRC:

G-FRC:

1. Добавлена функциональность редактирования параметров линии при двойном щелчке на линии графика или из контекстного меню

TCALC:

1. Добавлен расчет деталей трубопровода по нормам EN 13480 (прямая труба, отвод, тройник)

2. Добавлен расчет донышка по всем поддерживаемым нормам

3. Исправлено создание отчета для тройников (отчет создается в том числе в случае недостаточной прочности стенки корпуса/штуцера)

4. Устранена ошибка заполнения формы для тройника (изменение высоты горловины влекло изменение высоты штуцера)

5. Исправлено отображение цветом результата расчета для отвода в проекте (цвет строки)

6. В окне с проектом добавлены всплывающие подсказки в столбце с ошибками для подробного описания проблем в расчете.

7. Для отводов возвращена опция неучета превышения напряжений на внутренней стенке. Для отводов типа «OST» внутренняя стенка игнорируется в обязательном порядке.

8. Добавлена возможность сохранения поясняющей информации для каждой записи проекта с последующим отображением в отчете

9. Для деталей добавлено вычисление допускаемого давления при заданных размерах, ресурсе и температуре компонента

dPIPE 5.27

1. Исправлены неточности в модуле для передачи данных из dPIPE в LICAD RS

2. Исправлена обработка направлений для однокомпонентных опор при повороте расчетной модели вокруг оси Z

3. Исправлено сохранение относительных ссылок в файле *.dp5 при архивации проекта (команда «создать архив»)

4. Исправлена ошибка в постпроцессоре, приводившая к аварийному завершению задачи, при выполнении нескольких динамических расчетов с использованием разных методов (ЛСМ и МДА).

5. Исправлена ошибка, приводившая к аварийному завершению задачи при наличии нескольких динамических расчетов, использующих различные наборы акселерограмм.

6. Добавлена печать стандартных тройников в результирующие таблицы по накопленному повреждению (для опций fatg_saf = 'Yes' и rep_type = 'NIAEP')

7. Откорректирована смена направлений однокомпонентных опор при операции поворота модели вокруг оси Z

8. Добавлена возможность импорта/экспорта команды SUP_LOADS в пользовательскую "базу данных" со стандартными заданиями на расчет

9. Исправлена процедура учета сейсмических смещений опор для расчетов с несколькими наборами сейсмических воздействий.

10. Исправлена ошибка (аварийное завершение программы), возникавшая при расчете напряжений SGM4 (Нормы ‘EN’), в случае оценки размаха напряжений от сейсмического смещения опор

11. Добавлена функциональность сохранения строк - комментариев в файле *.dp5 и их отображения в DDE. Также в файле сохраняются комментарии для дополнительных данных, связанныхс узлом расчетной модели (все, что следует в строке после точки с запятой). В интерфейс программы добавлены соответствующие изменения

12. Добавлена возможность экспорта команды DP2LCD (вывод нагрузок на опоры трубопровода в LICAD) из файла solv.dbs вместе со стандартными заданиями на расчет

13. Операция оптимизации теперь может быть применена к выбранной части модели (см. контекстное меню мыши «Изменить» после выборки)

14. В команду для вывода временных зависимостей TH_OUT добавлена опция «STRS» - вывод расчетных напряжений в зависимости от времени динамического воздействия. Опция работает только для метода динамического анализа при расчете по Нормам ПНАЭ.

15. В синтаксис дополнительных данных, связанных с узлом расчетной модели, чье направление может задаваться относительно направления текущего элемента, добавлен параметр ref_node, который ссылается на второй узел элемента. Программа автоматически добавляет этот параметр к данным, имеющим направление действия и расположенным в узле, который имеет связность больше чем с двумя элементами.

16. Модифицировано задание секторного колена (см. файл-справку),

17. В команде POST введены ограничения на порядок ввода реферативных аргументов для правил “SEISM” и “S_SRSS”: первым аргументом в командах FRCS, SUPP, DISP может быть либо «LC» (тогда последующие аргументы любые), либо «LS» – тогда последующие аргументы могут быть только «LS»

18. Модифицировано содержание закладки «Контрольные параметры/Динамические»: удалены параметры, повторяющиеся в закладке «Динамические расчеты» диалога «Задание на расчет».

19. Исправлена обработка сейсмических смещений опор для случая модели с несколькими динамическими расчетами

20. В диалог для отводов/секторных колен добавлен параметр «число фланцев» (актуально для Норм ASME/EN)

21. Определение внутренних усилий в сечении штуцера для стандартных неравнопроходных тройников (d/D < 0.5) приведено в соответствие с параметром TEE_FLEX: при TEE_FLEX = 'NB' или 'PRG' моменты и осевая сила в зависимости от отношения диаметров штуцера и корпуса определяются на образующей поверхности пересечения корпуса и штуцера, в противном случае: в сечении, соответствующему точке пересечения осевых линий. Это изменение актуально для расчетов, выполняемых по Нормам ПНАЭ или РД.

22. Исправлена процедура учета сейсмических нагрузок при расчете на циклическую прочность

23. Исправлены элементы базы данных по трубам: диаметры штуцеров для исполнений 001-007 по ОСТ 34-42-670-84 (файл PIPE.DBS)

24. Исправлена обработка выдачи предупреждений для «отрывающихся» опор при комбинации нагрузок НЭ + МРЗ(ПЗ) и использовании правила SEISM.

25. Изменена область определения параметров команды GRAD (напряжения от перепада температур по толщине стенки и эффекта стратификации): приращения температур или напряжения могут быть как положительными, так и отрицательными. Аналогичные изменения внесены в команду STR_DISC

26. В результирующие таблицы с сейсмическими смещениями демпферов добавлен учет сейсмического смещения опор. Изменение касается расчетов, выполненных методом динамического анализа, в которых сейсмические смещения опор задавались через соответствующие группы спектров.

27. Добавлена возможность суммирования напряжений категории S2. В частности, можно просуммировать напряжения от сейсмики, рассчитанные, например, по ЛСМ, с динамическими напряжениям от условий нарушения НЭ. Следует иметь в виду, что при этом суммирование будет проходить не по компонентам внутренних усилий, а по результирующим величинам напряжений в реферативных наборах результатов.

PIPE3DV:

1. Изменен алгоритм раскраски выделенных сегментов трубопровода (цвета стали более "контрастными")

2. Добавлена поддержка и настройка пользовательского шрифта для формы "Информация о..."

3. Отрисовка секторных колен приведена в соответствие с числом использующихся секторов

CVSPEC-TH:

1. Изменен алгоритм понижения пиков спектров с их последующим расширением

1. Добавлена обработка ссылок, содержащих относительные пути (команды SPEC, ACCE, DBF, DFRC), при перезаписи файла *.dp5 в другую папку.

2. Добавлена обработка вывода файлов с временными зависимостями (команда TH_OUT) при выполнении нескольких расчетов методом динамического анализа в рамках одной расчетной модели

3. Исправлены ввод и обработка набора динамических сил при расчете методом динамического анализа

4. Для элементов VALV добавлена ссылка на материал

5. Изменена процедура определения мест постулированных разрывов ВЭ трубопроводов первого класса при расчёте по Нормам ASME NB

6. Для напряжений EQ12 и EQ13 (расчеты трубопроводов первого класса по нормам ASME NB) добавлено правило ‘RANGE’: перебор размахов напряжений между указанными наборами нагрузок для определения максимального значения.

7. Снято ограничение на имена кривых усталости для аустенитных материалов трубопроводов первого класса (ASME NB).

8. Исправлена обработка параметра HELB_STR, идентификатора для обозначения участка трубопровода, классифицируемого как высокоэнергетический.

9. Уточнена формула для расчета допускаемых напряжений для уравнения 12 (расчеты трубопроводов первого класса по нормам ASME NB редакции 2010): теперь номинальные напряжения Sm определяется как средняя величина между соответствующими величинами для максимальной и минимальной температуры цикла.

10. Для опор фирмы LISEGA реализован интерфейс между результатами расчетов dPIPE и программой LICAD. Подробности в файле-справке.

11. Добавлена возможность архивации файлов исходных данных и результатов расчета. Функциональность удобна как для архивации проектов, так и для обмена данными между расчетчиками. Для этой функции требуется .Net Framework версии 4.5 или более поздней.

12. В диалог «Внешние программы» добавлена обработка строки «Аргументы» при включенной опции «Запрашивать имя файла».

13. Исправлена неточность при печати величины Fв (отношение расчетных осевых усилий к допускаемым) в таблице «Оценка нагрузок на патрубки арматуры по NP-068-05»: в версии 5.27 программа не запоминала максимум среди проверяемых сечений арматуры.

14. Исполняемые модули программы оснащены цифровой подписью производителя.

CVSPEC-TH:

1. Добавлена проверка наличия нулей в спектрах ответа (при импорте данных программа выдает сообщение) и операция удаления строк с нулевыми частотами (пункт меню Редактирование, Корректировка спектров с нулями)

2. Добавлена проверка наличия в спектрах повторяющихся частот и операция по корректировке таких записей

3. Добавлена настройка фонтов для осей и обозначений (меню Файл/параметры)

4. Добавлена функциональность генерации акселерограммы из набора спектров с разным демпфированием.

1. Исправлена ошибка в модуле распечатки исходных данных: программа аварийно завершалась, если в наборе для динамических расчетов задавался комментарий.

2. Команда DCASE: добавлена возможность ввода и использования параметров демпфирования (CD) и продолжительности сейсмического воздействия (TD) для некоторых правил модального суммирования (CQC и DSC) при расчетах по ЛСМ

3. Исправлена ошибка в пост-процессорном модуле, приводившая к аварийному завершению программы при невыполнении условия изменяемости пружин и последующего динамического расчета

4. Исправлена некорректная работа постпроцессора, проявлявшаяся, если расчет с типом ‘MODAL’ находился не на последнем месте (ошибка появилась в версии 5.27 от 12.02.2019)

5. Исправлена работа постпроцессора при расчете сейсмостойкости труб малого диаметра по инженерной методике с применением МДА

6. PIPE3DV: Исправлена синхронизация отображения опор в модели при ее перезагрузке в рамках одного сеанса.

1. Исправлена некорректная работа программы с моделями, содержащими элементы CS (монтажная растяжка)

2. Исправлена обработка напряжений категорий S1/S2 (нормы ПНАЭ) при ссылке на динамический набор нагрузок (ошибка проявлялась при расчете труб малого диаметра по инженерной методике)

3. Исправлена навигация и редактирование полей комментариев в диалоге "Задание на расчет"

4. Восстановлена работа программы в демо-режиме (при ненахождении ключа программа не запускалась)

5. Исправлена обработка элемента «Клапан со смещением, VO»: ошибка появилась в версии 5.27 от 12.02.2019

6. Исправлена обработка задания на расчет с динамической силой

7. Исправлена работа постпроцессора при числе модальных расчетов более двух

Расчетные возможности:

1. Реализована инженерная методика для сейсмического расчета труб малого диаметра в рамках общей расчетной модели (см. Приложение XV в файле-справке):

2. Добавлена функциональность и соответствующий интерфейс по выполнению нескольких динамических расчетов трубопровода в рамках одной задачи:

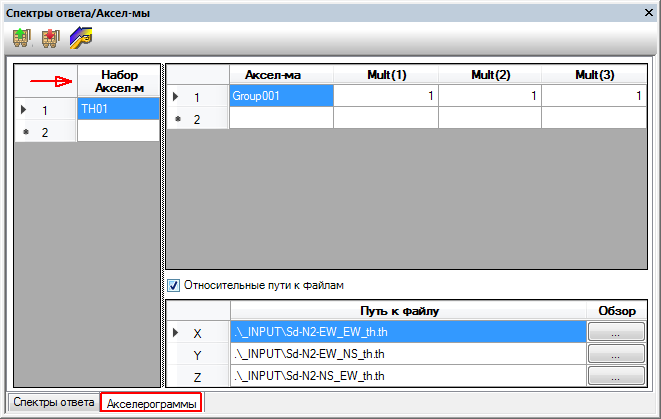

В рамках одного расчета можно задавать несколько вариантов исходного сейсмического или динамического воздействия:

для этого были модифицированы команды SPEC, ACCE и DFORC:

В задании на расчет появилась вкладка с динамическими расчетами:

А в задании на постпроцессорную обработку результатов добавилась возможность ссылки на «динамические» расчеты:

3. Для элемента REDUCER добавлена ссылка на материал:

4. Добавлена возможность оценки допускаемых нагрузок на жесткие распорки через базу данных (sup_dbs)

5. Исправлена обработка ссылки на режим работы, для расчета напряжений категории S2_MRZ(PZ1,PZ2). До сих пор использовался режим работы, при котором выполнялся расчет сейсмики. Теперь используется режим работы, на который ссылается первая ссылка в комбинации нагрузок. Исправление актуально при оценке по S2_MRZ комбинаций нагрузок, не связанных с сейсмикой (например, Условия Проектной Аварии, УПА)

6. Восстановлена печать сводной таблицы с результатами расчета циклической прочности (накопленного повреждения). Проблема возникла в последней версии программы, и проявлялась в моделях, в которых не были определены идентификационные имена участков трубопровода.

7. Исправлена обработка «стандартных» тройников в процедуре учета сейсмических смещений опор при расчете методом динамического анализа.

8. Откорректирована процедура вычисления допускаемых напряжений для SGM4 при расчете по EN-2012 (доп. напряжения стали выше)

9. Добавлена индикация сечения, в котором произошло превышение критерия по оценке нагрузок на патрубки арматуры по ОТТ

10. Добавлен учет параметра SOL команды MAT (допускаемые напряжения для случайных нагрузок) при определении допускаемых напряжений для группы SGM2 (Нормы EN-13480, параграф 12.3.3-1)

11. В базу данных с характеристиками пружин (файл SH.DBS) добавлены данные из каталогов следующих производителей: WITZENMAN, UNISON и GRADOUIR

12. Откорректированы величины коэффициента податливости и коэффициентов интенсификации напряжений для секторных колен (применимо для Норм EN и ASME)

13. Исправлена обработка параметров "обычных" тройников для расчетов по нормам EN

Таблица DDE

1. Реализована возможность перемещения по экрану координатных осей (SHFT+стрелки) и легенды (CTRL-SHFT-стрелки) по аналогии с PIPE3DV

см. видео

СКАЧАТЬ

0.5mb

2. В меню «Помощь» добавлен п ункт «Учебное пособие»

3. Улучшено 3D отображение силы, действующей вдоль оси трубы

4. Модифицировано задание углового клапана:

1) "половинки" углового клапана могут быть разной длины

2) патрубки клапана могут иметь различные ссылки на допускаемые нагрузки

5. Добавлено моделирование трехходового клапана

см. видео

СКАЧАТЬ

2.6mb

6. Добавлена проверка радиуса отвода и секторного колена: программа сообщает об ошибке, если R <= D/2

7. Восстановлена функциональность редактирования таблиц со свойствами материалов

8. Для норм EN величины для T-SR-TAU и T-SOL вынесены на отдельную закладку

9. Добавлена возможность задания разных размерностей массивов временных сопротивлений (SU) и пределов текучести (SY) для материалов.

10. Добавлена функциональность присвоения сечения для элемента FLEX (влияет лишь на отрисовку элемента в 3D)

11. Добавлен контроль недопущения вставки «дополнительных данных» во внутренние узлы арматуры (кроме опор).

12. Из интерфейса таблицы изъят "обычный" тройник. Для совместимости команда TEE по-прежнему доступна в файле исходных данных, но при создании расчетных моделей настоятельно рекомендуется использовать "стандартный" тройник:

13. Для данных, ориентация которых (направление линии действия) определяется относительно элементов расчетной модели (сосредоточенные силы, направляющие и однокомпонентные опоры, гидроамортизаторы), добавлен контроль в точках разветвления трубопровода. При использовании опции «Дополнительные данные в конце файла» выдается соответствующее предупреждение:

PIPE3DV

1. Улучшено отображение напряжений в области тройниковых соединений.

2. Добавлена настройка толщины линии для отрисовки «проволочной» модели..

см. видео

СКАЧАТЬ

3.0mb

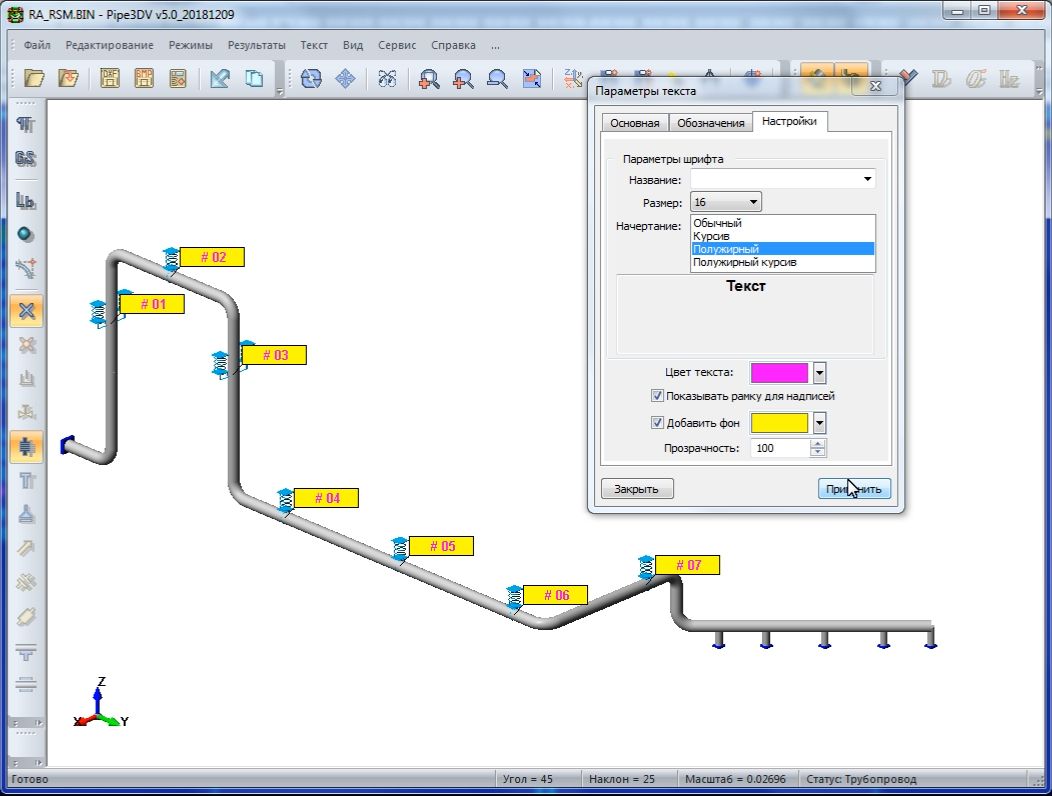

3. Добавлена функциональность настройки шрифтов для надписей и опция заливки их фона.

см. видео

СКАЧАТЬ

1.7mb

4. Добавлена настройка и поддержка шрифтов и цветов для постановки размеров.

см. видео

СКАЧАТЬ

4.9mb

5. Улучшено отображение динамических сил в 3D.

6. Восстановлена корректная работа функции экспорта расчетной модели в DXF файл

7. Добавлена возможность частичного отображения результатов в табличном виде (в зависимости от отображаемых на экране частей расчетной модели).

см. видео

СКАЧАТЬ

1.4mb

8. Добавлена возможность автоматической подписи отображаемых категорий выборки расчетной модели (сечений, материалов, наименований участков и т.д.).

см. видео

СКАЧАТЬ

2.1mb

dPIPE утилиты

CVSpec-TH

CVSpec + Sintez-M = CVSpec-TH:

Выпущена новая версия программы CVSpec. Начиная с текущего релиза, программа получила функциональность генерации акселерограмм из спектров ответа. Соответственно поменялось и имя программы: CVSpec-TH. Обращаем внимание Пользователей, что мы прекращаем распространение программы SINTEZ-M и заключение новых договоров на ее техническое сопровождение. Всем организациям, которые приобрели программу, и н аходятся на техническом обслуживании, будет предоставлено соответствующее число копий программы CVSpec-TH, а наши обязательства по сопровождению SINTEZ-M перенесены на CVSpec-TH.

см. видео

СКАЧАТЬ

10mb

TCALC

Выбор и проверка толщины стенки деталей трубопровода - TCALC:

см. видео

СКАЧАТЬ

3.6mb

Программа-калькулятор «TCALC» предназначена для выполнения расчета по выбору основных размеров деталей трубопровода в соответствии с требованиями отечественных Норм ПНАЭ Г-7-002-86 и РД 10-249-98. TCALC является эффективным инструментом для работы инженера – расчетчика, выполняющего прочностные расчеты трубопроводных систем различного назначения. TCALC позволяет значительно снизить трудозатраты как на этапе проектирования, так и на стадии эксплуатации трубопровода (например, при изменении параметров рабочей среды или продлении назначенного срока службы/ресурса).

    Калькулятор п озволяет осуществлять:
  • проведение расчета по выбору основных размеров деталей трубопровода в соответствии с требованиями Норм ПНАЭ Г 7-002-86 и РД 10-249-98;
  • анализ введенных исходных данных (автоматическое отслеживание корректного ввода);
  • выбор используемых материалов и допускаемых напряжений из БД (ПНАЭ Г 7-002-86 и РД 10-249-98);
  • автоматическая проверка условия применимости расчетных формул;
  • создание пользовательской БД деталей;
  • автоматическое заполнение полей ввода исходных данных при помощи БД деталей;
  • автоматическое формирование полного поэлементного отчёта;
  • создание и сохранение файла проекта с исходными данными и результатами расчетов.
    Расчеты производятся п оэлементно, и включают элементы и детали:
  • прямую трубу;
  • конические переходы;
  • отводы (гнутые, штампосварные, секторные);
  • врезки (штуцера) в трубопровод;
  • сварные тройники;
  • зону расточки под сварку.

Программа поставляется с базой данных механических характеристик материалов деталей трубопроводов (согласно таблице П1.1 ПНАЭ Г-7-002-86) и номинальных допускаемых напряжений (по таблицам 2.1-2.6 РД 10-249-98) в зависимости от температуры и расчетного ресурса.

TCALC может использоваться как в составе dPIPE, так и как независимое приложение.

Полнофункциональная версия программы требует отдельного лицензирования.

Отличия полнофункциональной версии от демо-версии:

Функционал полнофункциональная версия демо-версия
Работа в режиме калькулятора + +
Работа с БД материалов + +
Считывание данных из БД деталей + +
Внесение изменений в БД деталей + -
Поддержка работы с проектом + -
Формирование отчета + -

G-Frc

G-Frc: Расчет параметров реактивной струи, истекающей из места разрыва трубопровода

см. видео

СКАЧАТЬ

10mb

Программа G-Frc предназначена для расчета реактивных усилий, действующих на трубопровод со стороны струи вытекающего теплоносителя при аварийном разрыве трубопровода, а также расчета распределения избыточного давления, температуры и влажности на преграде, которая находится на пути распространения струи в окружающем пространстве за разрывом.Результаты, полученные с помощью программы G-Frc, могут использоваться для анализа нагрузок на трубопровод и оценки сил, действующих на элементы конструкций, попадающих в зону распространения струи теплоносителя.Расчетная модель, заложенная в программу, основана на методике, приведенной в American National Standard ANSI/ANS-58.2-1988 "Design Basis for Protection of Light Water Nuclear Power Plants Against the Effects of Postulated Pipe Rupture".
    В соответствие с ANSI/ANS-58.2-1988 в программе предусмотрен анализ следующих типов разрывов:
  • полный поперечный разрыв трубопровода с неограниченным расхождением концов труб в месте разрыва;
  • поперечный разрыв трубопровода с ограниченным расхождением концов труб в месте разрыва;
  • продольный разрыв в доль образующей трубопровода;
  • сквозная трещина на трубопроводе.
    Для случая п оперечного разрыва трубопровода с ограниченным расхождением концов труб имеется две опции:
  • ограниченное расхождение концов труб обусловлено способом закрепления трубопровода в районе разрыва;
  • ограниченное расхождение концов труб обусловлено установкой на потенциальное место разрыва специального устройства, называемого "ограничитель расхода" и предназначенного для снижения расхода среды из разрыва.
    Программа может оперировать со следующими типами теплоносителя:
  • насыщенный водяной пар;
  • перегретый водяной пар;
  • вода под давлением с температурой, меньшей температуры насыщения при давлении в трубопроводе, но выше 100oC;
  • вода под давлением с температурой ниже 100oC.

Два последних типа теплоносителя отличаются возможностью вскипания воды в сечении разрыва.

    Воздействие струи на преграду (строительную конструкцию) рассчитывается при следующих предположениях:
  • преграда расположена перпендикулярно к оси струи;
  • площадь преграды существенно превышает площадь сечения струи в месте контакта с преградой, т.е. пятно воздействия струи находится полностью в границах преграды G-FRC может использоваться как в составе dPIPE, так и как независимое приложение.

Полнофункциональная версия программы требует отдельного лицензирования.

Демонстрационная версия ограничена одним типоразмером трубы: 630x25:
