ПК dPIPE 5.26

SINTEZ-M: Исправлен дефект с «засыпанием» программы во время расчета

PIPE3DV: исправлен дефект отрисовки сосредоточенных сил.

1. Исправлена ошибка, появившаяся в версии dPIPE 5.26: при расчетах по котельным Нормам(CODE = ‘RD’) неверно определялись коэффициенты снижения прочности поперечныхсварных швов, заданные в неявном виде в характеристиках сечений трубопровода.

2. В файле «pipe.dbs» уточнены параметры стандартных тройников по ОСТ 34-42- XXX-84(трубопроводы низкого давления из углеродистой стали, CODE = ‘PNAE’ ).

PIPE3DV: исправлен дефект отрисовки подвесок постоянного усилия.

Расчетные возможности:

1. Добавлена опция постпроцессора для расчета мест постулированных разрывов высокоэнергетических трубопроводов (команда POST_HELB):

Расчет возможен при использовании «атомных» норм: ПНАЭ или ASME NC/NB. Активация опции требует отдельного лицензирования.

2. Реализован нормативный расчет прочности трубопроводов АЭС с реакторами ВВЭР в соответствие с чешскими нормами «NTD A.S.I. Sekce III, Hodnocení pevnosti zařízení a potrubí jaderných elektráren typu VVER» (CODE=’NTD_ASI’):

Активация опции требует отдельного лицензирования.

3. Для расчетов по ПНАЭ добавлен расчет напряжений (σ)₁:

Ввиду того, что Нормы ПНАЭ не содержат формулы для вычисления приведенных общих мембранных напряжений (σ)₁ в различных элементах трубопровода, в dPIPE реализована условная оценка этих напряжений: вычисления осуществляются только для элементов «прямая труба», «отвод» и «переход» по формулам, принятым для группы напряжений (σ)₂ с учетом лишь внутреннего давления и осевой силы.

Каждая запись для LS с заданием на вычисление напряжений (σ)₁ должна следовать непосредственно вслед за аналогичной записью для напряжений (σ)₂: допускаемые напряжения для σ₁ определяются в зависимости от предшествующего набора результатов с σ₂. Например, для S1 из LS4 допускаемые напряжения будут приняты для комбинации нагрузок НЭ + ПЗ, т.е. 1.2[σ]:

4. В команду POST_REP добавлена опция ECOLD - признак отмены приведения внутренних усилий к холодному (реферативному) модулю упругости. При ECOLD = 'YES' отменяется масштабирование внутренних усилий, использующихся для вычисления размахов (амплитуд) напряжений, на коэффициент (Eref/Eh). Значение параметра E_MOD при этом игнорируется. Ввод параметра доступен лишь в текстовом режиме.

5. В команду POST_REP добавлена опция SRK_RMT - признак учета временного сопротивления при вычислении допускаемых напряжений категории SRK в соответствии с ПНАЭ, п. 5.4.7 (реализуется при значении SRK_RMT = ‘YES’):

Ввод параметра доступен лишь в текстовом режиме.

6. Уточнена процедура оценки циклической прочности тройниковых соединений при расчете по нормам ASME NB-3600: откорректировано суммирование внутренних усилий с учетом приведения к холодному модулю упругости.

7. Откорректировано вычисление коэффициентов интенсификации напряжений для обычных тройников в уравнениях (10) и (11) в расчетах по нормам ASME NC-3600 (1992)

8. Исправлена ошибка в вычислении напряжений в штуцерном соединении. «Обычный» тройник, TYPE = ‘BRC’. Ошибка (завышенные напряжения) проявлялись только в расчетах по нормам EN и по нормам ASME NC 2010 года.

9. Уточнено вычисление допускаемых (номинальных) напряжений для расчетов по нормам ASME NB-3600.

10. Откорректировано вычисление амплитуд напряжений, вычисляемых по нормам ASME NB-3600, уравнение (11).

Таблица DDE:

1. В интерфейс таблицы добавлена индикация обнаружения ключа защиты:

В случае «потери» программой ключа двойной щелчок по иконке принуждает программу повторно выполнять поиск защитного ключа. Аналогично работает кнопка «Найти ключ» в диалоге «О программе»:

2. Добавлено информационное сообщение об окончании срока технической поддержки при попытке работы с поздними версиями программы:

3. Добавлена опция для автосохранения файла с исходными данными:

4. Добавлен функционал по автоматическому восстановлению исходных данных в случае аварийного завершения задачи:

5. В меню «Файл» добавлен пункт «свойства», позволяющий получить информацию о расположении файла с исходными данными. Путь можно скопировать в буфер обмена.

6. Ситуация, когда элементы, образующие корпус тройника, относятся к различным нагрузочным группам, переведена из разряда ошибок в разряд предупреждений;

7. Реализована технология передачи спектров/акселерограмм из программ-утилит SINTEZ-M и CVSPEC в dPIPE с использованием механизма «перетаскивания» (drag and drop)

8. Реализована технология передачи файла с исходными данными в формате dPIPE из проводника в DDE с использованием механизма «перетаскивания» (drag and drop)

10. Изменены отображение и способ задания сосредоточенных статических сил и моментов (см. файл-справку):

11. Изменено отображение сдвиговых и шарнирных компенсаторов: в 3D для этих элементов отображаются стяжки в соответствие с заданным углом BETA. При отрисовке в линию указываются типы компенсаторов:

12. Добавлена сводная таблица для «стандартных» тройников:

13. Добавлены прямая и обратная операции изменения типа выбранных элементов «прямая труба» <-> «жесткий элемент»:

14. Добавлена возможность вставки строк в таблицу с заданием на расчет и постпроцессорную обработку результатов:

15. Исправлена работа диалога и сводной таблицы для сварных швов. Добавлены новые типы швов (в рамках расчетов по нормам ASME и EN):

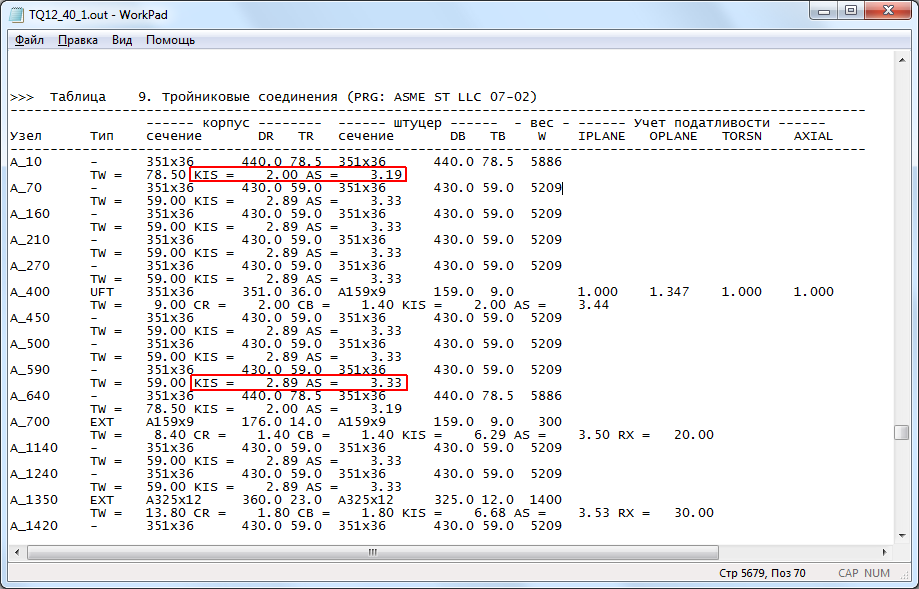

16. Для стандартных тройников добавлена печать коэффициентов Kis, As:

Просмотр расчетной модели и визуализация результатов расчетов (PIPE3DV)

Выпущена новая версия программы Pipe3DV. Код программы существенно переработан: удалены неактуальные опции, улучшен пользовательский интерфейс:

1. Добавлена быстрая комбинация клавиш <CTRL>-<TAB> для переключения между режимами просмотра результатов:

2. В пользовательский интерфейс добавлена функция переключения языка:

При запуске программы из командной строки можно регулировать язык интерфейса:

русский интерфейс:

	Pipe3DV -l ru-RU <file name>

английский интерфейс:

 	Pipe3DV  -l en-EN  <file name>

3. В диалогах «настройки» и «показать обозначения» добавлена кнопка «Применить»

4. Добавлена возможность перемещения «легенды» по экрану с помощью клавиатуры: <CTRL-SHFT>+<стрелки>

5. В 3D добавлено отображение тройников

6. Добавлен функционал при отображении локальных осей элементов

7. Добавлена опция сброса настроек программы к величинам «по умолчанию»

8. Добавлена возможность редактировать подписи к рисункам без вызова соответствующего диалога

dPIPE утилиты:

SINTEZ-M:

Исправлены незначительные ошибки в интерфейсе;

CVSPEC:

1. Добавлена функциональность «прореживания» акселерограммы

2. Добавлена функциональность вычисления временных зависимостей для перемещений и скоростей из акселерограммы с последующим применением низкочастотного фильтра

3. При отображении спектров ответа добавлена опция отображения величины ZPA (ускорения нулевого периода)

4. Добавлена возможность сохранения проекта в формат XML

5. Добавлена возможность группового переименования имен в записях проекта (<CTRL>-<H>)

6. В свойства линий добавлены штрихпунктирные стили:

7. Добавлены шаблоны для отображения страниц проекта. В шаблонах можно хранить свойства линий, расположение легенды, параметры осей. Шаблоны можно как сохранять внутри проекта, так и импортировать-экспортировать через файлы.

8. Добавлена возможность перетаскивать объекты между двумя проектами

9. Добавлена функциональность автоматического создания отчетов на базе проекта (подробности в файле-справке).
